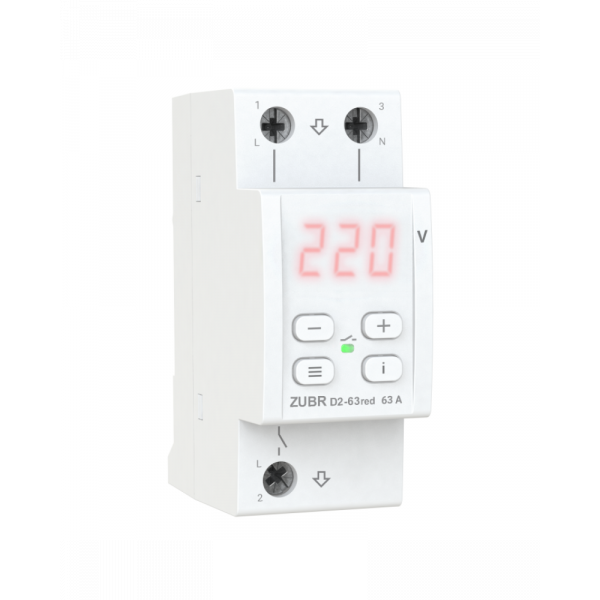

Реле напряжения ZUBR D2-63 red

КОМПАКТНОЕ РЕЛЕ НАПРЯЖЕНИЯ С МАКСИМУМОМ ФУНКЦИЙ

Реле напряжения ZUBR D2 red защищает от критических скачков высокого и низкого напряжения, а также от обрыва нуля. При наступлении аварийной ситуации реле напряжения отключает нагрузку, а при нормализации включает обратно. Широкий функционал реле напряжения позволяет оптимизировать количество срабатываний благодаря индивидуальным настройкам под вашу сеть.

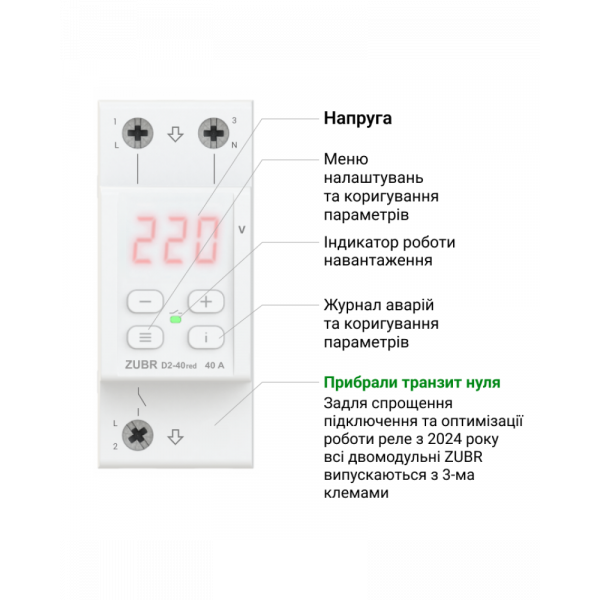

Поскольку современный щит уже включает нулевую шину, то наличие транзита нуля в устройстве перестало быть актуальным. С 2024 года все двухмодульные реле напряжения будут подключаться с помощью трех клемм.

ВЫСОКАЯ ТОЧНОСТЬ ИЗМЕРЕНИЯ НАПРЯЖЕНИЯ БЛАГОДАРЯ АЛГОРИТМУ TRUERMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоиды. Благодаря этому алгоритму, реле выключит нагрузку до того, как скачок напряжения негативно повлияет на подключенные приборы.

ЖУРНАЛ АВАРИЙНЫХ СРАБАТЫВАНИЙ НА 100 ЗНАЧЕНИЙ

Журнал способен хранить в энергонезависимой памяти 100 последних аварийных срабатываний (например, напря­жение при отключении реле или срабатывание ­­защиты от перегрева).

ЗАДЕРЖКА ВКЛЮЧЕНИЯ

ZUBR D2 red позволяет настроить время задержки на включение нагрузки после аварии. По умолчанию от завода в реле стоит минимальная задержка на включение нагрузки 3 сек. В зависимости от типа вашего подключенного оборудования вы можете установить ее в диапазоне от 3 до 600 сек. Для чувствительного к частым отключениям напряжения оборудования, например, холодильников и кондиционеров рекомендуется устанавливать задержку включения 2-3 мин.

Согласно заводским настройкам, задержка отсчитывается с момента стабилизации напряжения. Также в настройках есть возможность выбрать еще один тип задержки, когда отсчет начинается с момента отключения реле.

ПОВЫШЕННАЯ БЕЗОПАСНОСТЬ БЛАГОДАРЯ ТЕРМОЗАЩИТЕ

Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, экран при этом замигает надписью «oht». После снижения температуры ниже 60 °С, устройство включит нагрузку и восстановит работу.

Если за­щита сра­­бо­та­ет более 5 раз за сутки, реле заблокируется и надпись «oht» будет отображаться постоянно. Устраните проблему перегрева и подождите, пока температура внутри реле опустится ниже 60 °С — реле подскажет об этом появлением на экране точки в конце «oht.» Затем для разблокировки нажмите любую кнопку реле.

Для просмотра тем­пе­ратуры внутри корпуса во время пе­ре­гре­ва наж­мите кнопку «i». Если перегрева нет, то для просмотра температуры удерживайте «i» 24 сек.

УДОБСТВО В УПРАВЛЕНИИ

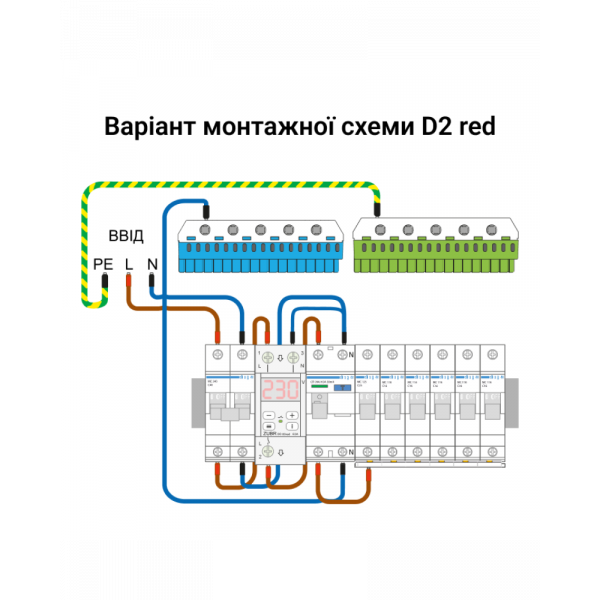

У ZUBR D2 red очень удобное стандартизированное подключение вход-выход, отсутствует необходимость использования нулевой клеммы при подключении. Настройка работы устройства осуществляется с помощью всего лишь трех кнопок. Четверная кнопка «i» предназначена для просмотра журнала аварийных срабатываний и расшифровки аббревиатур пунктов меню. Цифровой экран постоянно отображает значение напряжения, а также выводит системную информацию. Доступна возможность настройки яркости экрана и индикатора в режиме ожидания.

ПРОСТАЯ УСТАНОВКА

Реле напряжения ZUBR D2 red очень компактный, занимает 2 стандартных модуля в распределительном щите. Его монтаж происходит в распределительный щиток на стандартную DIN-рейку шириной 36 мм. Если в помещении повышенная влажность или существует вероятность попадания воды на устройство, тогда щиток должен отвечать классу защиты IP55 (согласно ГОСТ 14254).
